제로 드리프트, 양방향 전류 감지 증폭기, AiP8199

1、소개

전류 감지 증폭기는 전류 경로상의 저항 양단의 전압 강하를 측정하여 전류를 감지하는 증폭기로, 모터 구동 장치, LED 조명 및 전력 관리와 같은 분야에서 널리 사용됩니다. iCORE의 AiP8199는 제로 드리프트, 양방향 전류 감지 증폭기로, -0.2V ~ 30V의 공통 모드 전압 범위에서 감지 저항 양단의 전압을 감지합니다. 6가지 고정 이득 옵션을 제공하며, 하이 사이드 및 로우 사이드 전류 감지, 배터리 충전 및 전력 관리 시스템에 자주 사용되는 INA199를 대체할 수 있습니다.

2、특징

입력 오프셋 전압: ±200uV (최대)
입력 공통 모드 전압 범위: -0.2V ~ 30V
전압: 2.7V ~ 30V
정밀도 및 영점 편차 특성:
±1% 게인 오차 (최대, 전체 온도 범위)
최대 오프셋 드리프트 0.5μV/°C
최대 이득 편차는 10ppm/°C입니다.
출력 전압 이득:
50V/V (AiP8199A1)
100V/V (AiP8199A2)
200V/V (AiP8199A3)
전원 공급 전류: 110uA (일반값)
철도 간 출력
온도 범위: -40°C ~ 125°C
패키지 정보: SOT363
ESD 등급: 4KV-HBM

응용 분야

기존의 "개방 루프" 시스템이 효율적이고 안정적인 "폐쇄 루프" 시스템으로 점차 대체됨에 따라 전류 감지는 다양한 응용 분야에서 더욱 중요해지고 있습니다. 제로 드리프트, 양방향 전류 감지 증폭기인 AiP8199는 이러한 요구에 부응하여 개발되었습니다. i-CORE는 건물 관리 시스템(BMS), 전자 담배, 모터 장비, 산업 제어 장치, 무선 충전기, 노트북, 통신 장비 등 광범위한 시나리오에 적용될 수 있습니다.

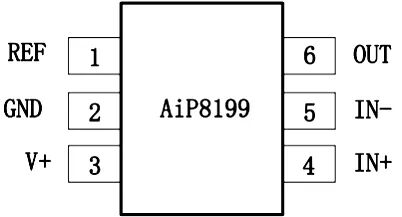

핀 구성

SOT363

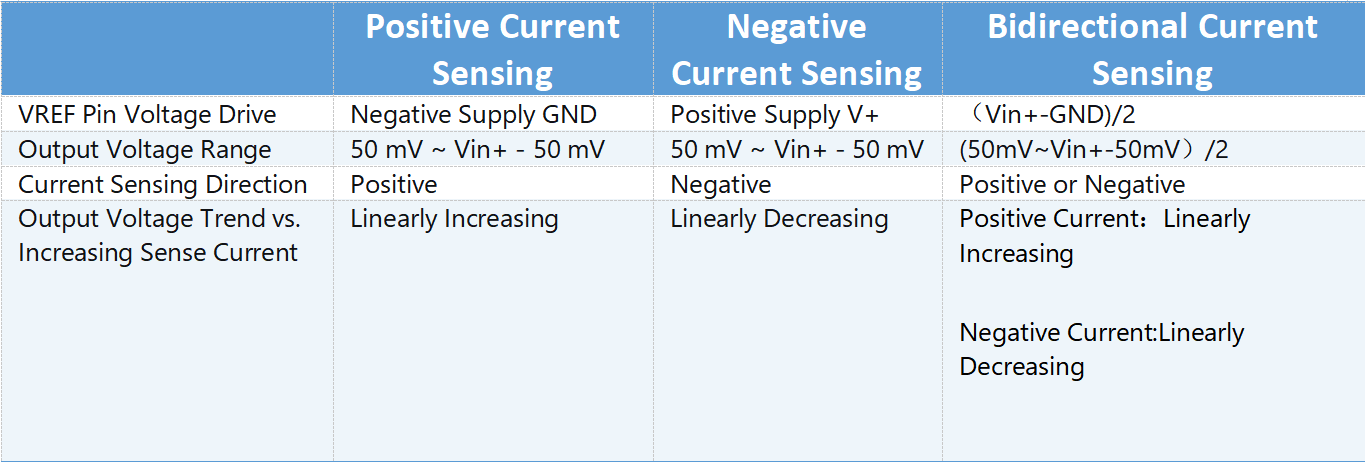

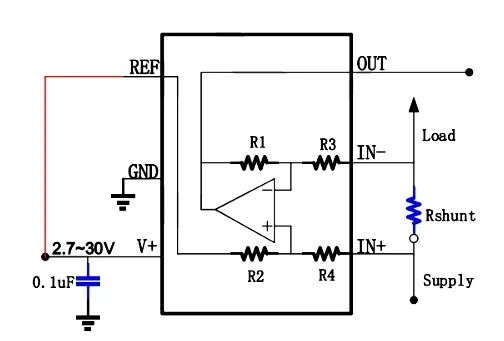

양극 전류 감지

음전류 감지

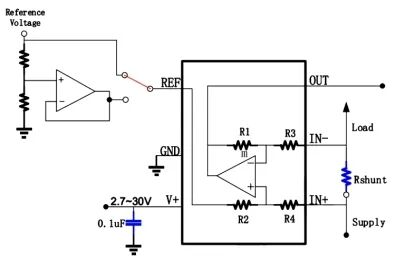

양방향 전류 감지

결론

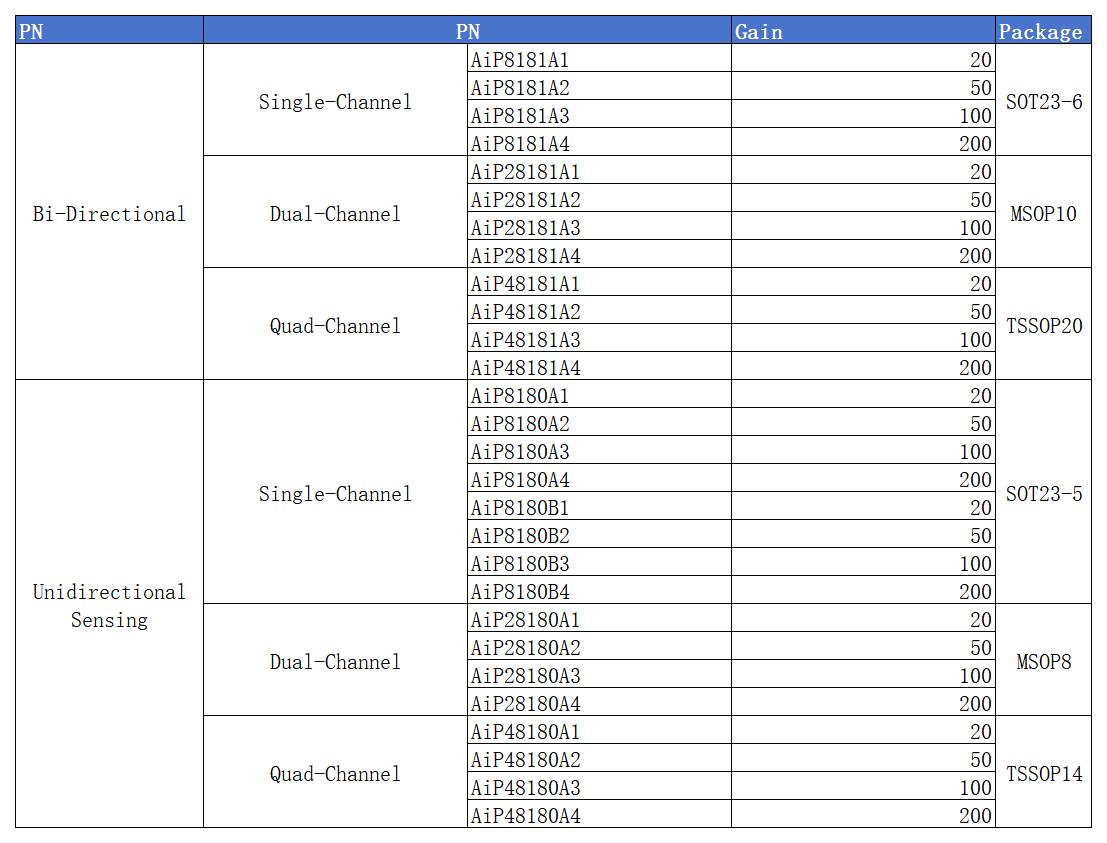

i-CORE는 앞으로도 INA180 및 INA181과 같은 기기와 호환되는 더욱 경쟁력 있는 전류 감지 증폭기 제품을 지속적으로 출시할 예정입니다. 많은 관심 부탁드립니다!
