【제품 프로모션】i-CORE 고속 저전력 비교기 - AiP320X 시리즈

비교기 입력단에 잡음이나 스퓨리어스 신호가 있는 경우, 입력단은 임계값 교차를 여러 번 감지하게 되고, 임계값이 교차할 때마다 출력이 여러 번 토글(진동)되어 정상적인 신호 처리에 상당한 간섭을 일으킬 수 있습니다. 이러한 문제를 해결하기 위해 비교기 회로에 전압 히스테리시스를 추가해야 합니다. 이에 따라 i-CORE는 내부 히스테리시스 모듈을 탑재한 비교기인 AiP320X 시리즈를 출시했습니다.

AiP3201, AiP3202, AiP3204는 각각 단일 채널, 이중 채널, 사중 채널 푸시풀 출력 비교기 회로입니다. 이 회로들은 내부 히스테리시스, 낮은 전파 지연, 레일-투-레일 입력 등의 특징을 가지고 있습니다. 검출 장비, 고속 샘플링 및 기타 시스템에 사용될 수 있으며, 낮은 전력 소비 덕분에 휴대용 기기에도 널리 적합합니다. 이 비교기 시리즈는 노이즈나 기타 기생 피드백으로 인한 발진을 방지하기 위해 1mV의 내부 히스테리시스를 갖습니다. 비교기의 히스테리시스는 입력 전압 상승 시와 하강 시에 각각 하나씩, 두 개의 임계 전압을 생성합니다. 이 두 임계 전압의 차이가 히스테리시스 전압이고, 두 임계 전압의 평균값이 오프셋 전압입니다. 비교기 입력 전압이 같을 때, 히스테리시스 효과로 인해 비교기의 한 입력이 다른 입력을 빠르게 초과할 수 있으므로 입력 신호의 임계값 교차로 인한 잦은 토글링을 방지할 수 있습니다. 히스테리시스 효과와 잡음 여유를 더욱 높이려면 외부 저항을 사용할 수 있습니다.

1. 특징

전파 지연: 50ns (일반적)

입력 공통 모드 전압 범위: -0.2V ~ VCC+0.2V

입력 오프셋 전압: 1mV

푸시풀 출력

공급 전압 범위: +2.7V ~ 5.5V

주변 온도 범위: -40°C ~ 125°C

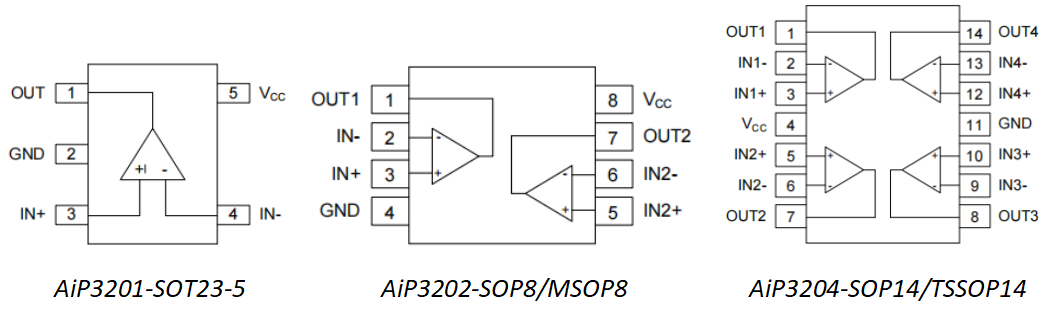

02핀 구성

AiP3201：SOT23-5/SOT353

AiP3202: SOP8/MSOP8

AiP3204: SOP14/TSSOP14

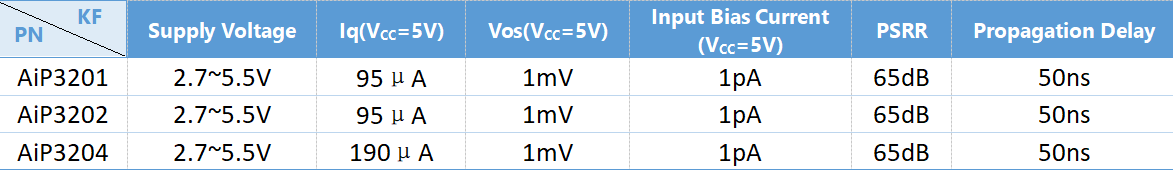

3、AiP320X 시리즈 비교기의 주요 매개변수
