【제품 프로모션】AiP393AiP339 고속, 고정밀 비교기

AiP393/AiP339는 고속, 고정밀 비교기 회로입니다.

AiP393은 두 개의 독립적인 비교기로 구성되어 있으며, AiP339는 네 개의 독립적인 비교기로 구성되어 있습니다. 두 비교기는 단일 전원 또는 이중 전원으로 동작할 수 있으며, 단 두 전원 간의 전압 차이는 2V에서 36V 사이여야 하고, Vcc는 입력 공통 모드 전압보다 최소 1.5V 이상 높아야 합니다. 전류 소모는 공급 전압과 무관합니다. 출력은 오픈 컬렉터 방식이며, 다른 오픈 컬렉터 출력과 연결하여 유선 AND 연산을 구현할 수 있습니다.

응용 분야: I산업, 자동차, 전력 관리, 발진기, 피크 검출, 논리 레벨 변환 및 기타 시스템.

주요 특징：

작동 전압 범위:
단일 전원 공급 장치：2V~36V
이중 전원 공급：±1V~±18V
낮은 공급 전류는 공급 전압과 무관합니다: 0.8mA(일반값)
낮은 입력 바이어스 전류: 25nA(일반값)
낮은 입력 오프셋 전압: 2mV(일반값)
공통 모드 입력 전압 범위에는 접지가 포함됩니다.
차동 입력 전압 범위는 최대 정격 전원 공급 전압인 ±36V와 같습니다.
낮은 출력 포화 전압
출력은 TTL, MOS 및 CMOS와 호환됩니다.
포장 형태:
AiP393：SOP8/DIP8/MSOP8

아이페이339：SOP14/DIP14/TSSOP14

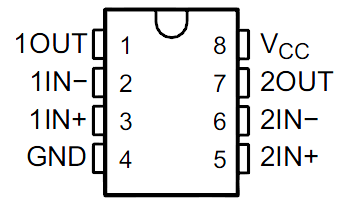

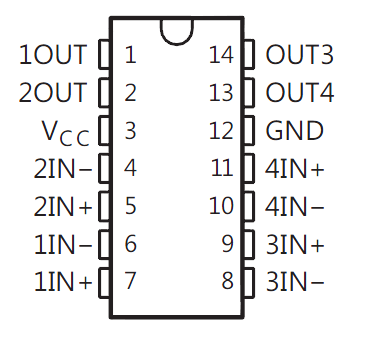

핀 구성：

T일반적인 응용 진단숫양

단방향 및 차이점ential 비교기 구성：
